Sun Ballast est le système d’intégration de panneaux photovoltaïque auto-lesté, en béton, unique en France de par ses inclinaisons diverses et ses différents modèles, plus d’une quarantaine, dont le Système Voile.
Lorsqu’on installe des panneaux photovoltaïques face au Sud, sur plusieurs rangées, un espace doit être prévu entre les lignes. Par exemple, en 10°, 60 cm minimum conseillé afin d’éviter tout ombrage du panneau de devant sur le panneau de derrière, 80 cm si pose en portrait.
Le Système Voile a justement été conçu pour éviter ces espaces.

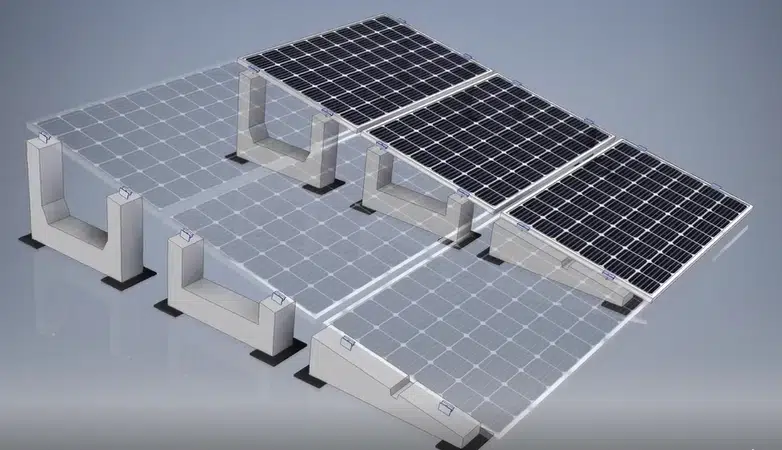

Cette solution permet d’optimiser les espaces réduits. Les lignes sont collées entre elles, chaque ballast de ligne est de plus en plus haut, ce qui forme une voile. Sur un toit terrasse, optimisez la production d’énergie avec le maximum de panneaux. Selon le rendu attendu, une voile peut être faite de 2 à 6 lignes, selon l’inclinaison choisie, en commençant par la 1ère, la 2ème, la 3ème ligne…
Sun Ballast s’engage au travers d’un Rapport Technique gratuit, remis en amont du projet, sur la résistance au vent et à la neige de vote installation. Des tests de soufflerie ont été réalisé afin d’établir des notes de calculs relatives à chaque région de France. Selon les éléments recensés (adresse, hauteur bâtiment, taille acrotère, taille panneaux, inclinaison souhaitée, orientation), le logiciel détermine le lestage adéquat à l’installation, le calepinage optimal et la charge au sol au mètre carré (panneau inclus). Ce rapport est aussi un réel outil à la vente et un gage de sécurité auprès de votre assurance.
Concernant un projet type voile, en fonction de l’acrotère, la force du vent, Sun Ballast va vous orienter sur telle ou telle hauteur de voile, ou tel ou tel calepinage. Sun Ballast est le seul système en France à proposer autant de supports pour répondre au mieux au calepinage optimal du projet.

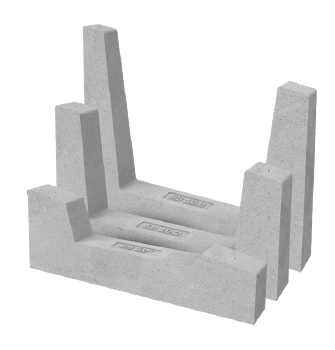

2 inclinaisons possibles : 5° et 10°, les 2 sous ETN
Le système Sun Ballast à Voile 5 ° a été conçu pour exploiter toute la surface de couverture disponible en optimisant la réalisation de l’installation photovoltaïque.
De 1 à 6 lignes, en démarrant par la première ou la 3ème, 4ème… , la voile est complètement modulable en fonction du besoin en calepinage. Ce système permet de récupérer la zone habituellement laissée pour l’ombrage entre les rangées. Pour un même espace, vous pouvez installer environ 40 % de modules de plus qu’un système traditionnel. Et oui, plus d’interligne, les lignes de panneaux sont collées entre elles avec ou sans plaques de jonctions.
Il n’est pas que question d’optimiser le nombre de panneau, il est aussi question d’éviter des ombrages dit « fixe » sur le toit.
Les ballasts les plus haut, 62cm du sol, permettent de relever la partie antérieure de l’installation, en réduisant l’exposition aux ombres données par d’éventuelles autres structures présentes (garde-corps, cheminées, clim, etc.). Il est possible de positionner les panneaux à la fois horizontalement et verticalement.
En parallèle, au sol, nous conseillons le ballast 23005.6, 6ème ligne de la voile 5°, en mono-rangée ou en est-ouest, afin de profiter de sa hauteur au sol et ainsi éviter l’ombrage des herbes folles.
