Comment se décider sur le bon choix de système d’intégration pour une installation toit terrasse ?
Vissé, lesté, à lester, thermosoudé… tant de solutions existent sur le marché du photovoltaïque, mais laquelle choisir ?
Pour un installateur photovoltaïque, la toiture terrasse (toit plat) représente un gisement formidable de projets tertiaires, industriels ou résidentiels. Cependant, c’est aussi l’un des environnements les plus délicats à équiper. Entre le respect scrupuleux du DTU 43.1, la préservation de la garantie décennale de l’étanchéité, les contraintes de charge admissible du bâtiment et la résistance aux efforts d’arrachement au vent, le choix du système de montage ne s’improvise pas.
Pour vous aider à arbitrer sereinement lors de vos chiffrages, regardons ensemble le fonctionnement, les avantages et les inconvénients de chaque solution disponible sur le marché.
1. La fixation mécanique traversante (système vissé sur charpente/dalle)
Ce système consiste à ancrer mécaniquement les platines de support directement dans la dalle béton ou les pannes de la charpente, à travers l’isolant et le complexe d’étanchéité.
Idéal pour : Les zones côtières ou montagneuses soumises à des vents extrêmes, ou les toitures légères à faible portance ne supportant aucun lest.
Les avantages
- Excellente tenue au vent : Les efforts de soulèvement sont repris directement par la structure du bâtiment.
- Poids rapporté très faible : Aucun ballast lourd n’est nécessaire sur la toiture.
Les inconvénients
- Risque majeur pour l’étanchéité : Chaque perforation est un point d’infiltration potentiel.
- Intervention obligatoire de l’étancheur : Pour préserver la garantie décennale, l’étanchéité des traversées doit être reprise selon les règles de l’art par un professionnel de l’étanchéité, ce qui alourdit considérablement le devis.
- Complexité et temps de pose : Repérage structurel sous toiture contraignant, perçage, étanchement au bitume ou résine à chaque point d’ancrage.

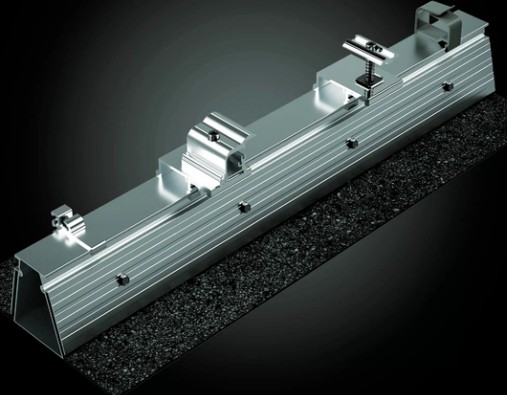

2. Le système thermosoudé ou fixé par induction
Ce procédé utilise des patins ou des rails soudés directement à chaud (au chalumeau ou à l’air chaud) sur la membrane d’étanchéité existante (bitumeuse, PVC ou TPO), sans percer le complexe isolant.
Idéal pour : Les toitures de grandes surfaces à charpente légère (bac acier avec isolant) où la charge surfacique admissible est très limitée (< 15 kg/m²).
Les avantages
- Zéro perforation de la toiture : Aucun percement de l’isolant ni de la dalle.
- Légèreté absolue : Pas de gravier ni de blocs de béton à monter sur le toit.
Les inconvénients
- Dépendance totale à la membrane : Le système de fixation doit être rigoureusement homologué (Avis Technique / ETN) avec la marque et la référence exacte de la membrane installée.
- Contraintes d’installation : La pose exige un savoir-faire spécifique d’étancheur (température de soudure, propreté du support) et des conditions météo parfaites lors de la pose.
- Vieillissement et démontage : Si la membrane s’altère avec le temps sous l’effet des contraintes mécaniques du vent, l’ensemble du champ solaire doit être déposé pour refaire l’étanchéité.
- Le prix : environ 2 fois plus cher qu’un système à lester ou auto-lesté.

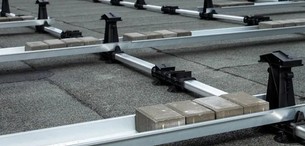

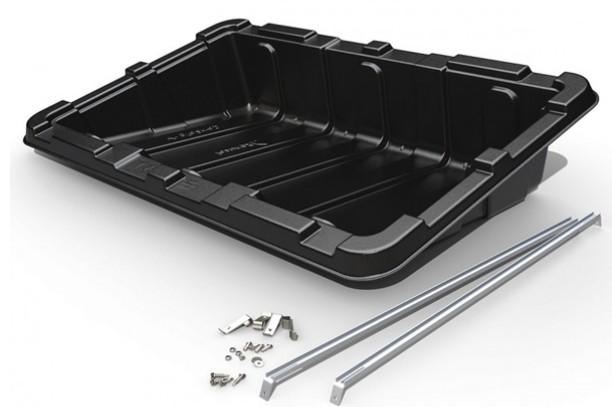

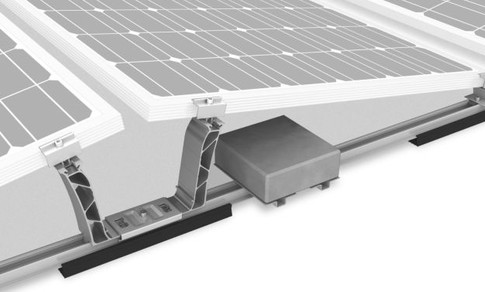

3. Les bacs plastiques ou rails aluminium « à lester »
Ces systèmes légers (consoles en polyéthylène ou châssis aluminium modulaires) sont déposés à même la toiture, puis lestés manuellement sur place avec des dalles de béton, des bordures ou des graviers prélevés sur la toiture.
Idéal pour : Les petites toitures résidentielles faciles d’accès où la manipulation de charges lourdes au départ est compliquée.
Les avantages
- Facilité de transport : Les bacs ou structures nues sont très légers à manutentionner jusqu’au pied du chantier.
- Pas de pénétration d’étanchéité : Système autoportant qui repose sur l’étanchéité.
Les inconvénients
- Double manipulation chronophage : L’installateur doit d’abord monter et assembler la structure, puis hisser, transporter et charger les dizaines de dalles de lest manuellement sur le toit.
- Vieillissement des plastiques : Les consoles en polymère peuvent devenir cassantes après plusieurs années d’exposition aux UV et aux écarts thermiques.
- Prise au vent et effet « voile » : Les bacs fermés créent une résistance au vent importante, imposant souvent une quantité de lest supérieure à celle d’une structure aérée.

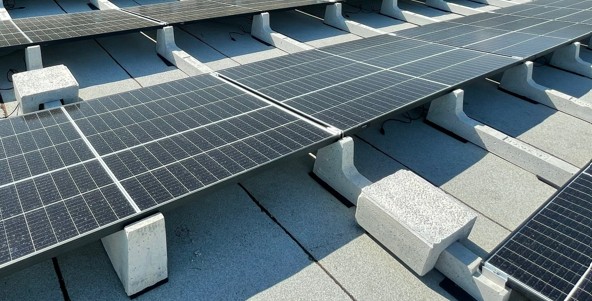

4. Le système lesté préfabriqué en béton (type Sun Ballast)
Cette solution regroupe en une seule pièce la structure de support inclinée et le lest nécessaire. Les plots béton prêts à poser intègrent directement les douilles de fixation pour les étriers des panneaux solaires.
Idéal pour : La grande majorité des toitures terrasses (béton, bac acier isolé, gravillonnées, EPDM, PVC, bitume) à la recherche du meilleur compromis rapidité / sécurité.
Les avantages
- Vitesse de pose imbattable : Aucun assemblage de structure mécanique en amont : on pose le ballast sur un tapis de protection, on pose le panneau, on serre l’étrier. Le gain de temps sur chantier est souvent estimé à plus de 30 %.
- Sécurité totale pour l’étanchéité : Aucune perforation, aucun risque d’infiltration et respect total des préconisations des fabricants de membranes.

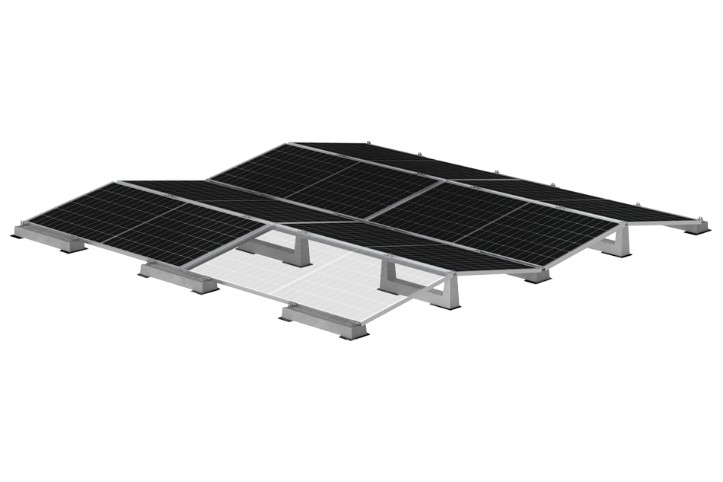

- Modularité et configurations aérodynamiques : Possibilité de coupler les ballasts entre eux (système Connect) ou de configurer en Est-Ouest pour annuler les effets d’arrachement du vent, ce qui permet de réduire le poids total au m² tout en restant dans les limites de charge du bâtiment.
- Durabilité exceptionnelle : Le béton résiste indéfiniment aux UV, à la chaleur et aux intempéries.
- Modulable : ce système est totalement démontable et remontable, même en changeant l’orientation des modules (passer d’une orientation plein sud à de l’Est-Ouest, par exemple).
Les inconvénients
- Le stockage : livré par palette, il demande un espace de stockage avant chantier équivalent à celui des panneaux PV.
- Logistique de levage : Les ballasts étant massifs dès la livraison, le chantier nécessite un moyen de levage adapté (grue, monte-matériaux) pour les monter sur la toiture.
Tableau comparatif de synthèse
| Critère | Fixation vissée | Fixation thermosoudée | Bac / rail « à lester » | Ballast béton prêt à poser |
|---|---|---|---|---|
| Respect de l’étanchéité | Risquéperforation | Intactsans perçage | Intactsans perçage | Intactsans perçage |
| Temps de pose | Longétanchement | Moyenprécision soudure | Moyenlestage manuel | Très rapideprêt à visser |
| Poids sur la toiture | Très faible | Très faible | Moyen à élevé | Modéré à calculé |
| Tenue au vent | Maximale | Bonnesi soudure certifiée | Moyenne | Excellentetestée en soufflerie |
| Compatibilité membranes | Complexe | Dépendance fabricant | Universelleavec tapis | Universelleavec tapis |
Les 3 questions indispensables avant de faire votre choix
Avant de valider votre matériel auprès de votre distributeur, vérifiez toujours :
La charge admissible de la toiture
Quelle est la surcharge d’exploitation résiduelle autorisée par la charpente (en kg/m²) après déduction des charges climatiques (neige) ?
La nature du complexe d’étanchéité
Votre support repose-t-il sur une dalle béton lourde, un bac acier avec isolant en laine minérale, ou un plancher bois ? Le type de membrane (PVC, bitume SBS, EPDM) tolère-t-il des pressions localisées ?
La zone géographique et la hauteur d’acrotère
La force du vent (zone Eurocode 1 à 4) et la présence ou non d’un acrotère déterminent le lestage minimal nécessaire pour éviter tout déplacement ou basculement.
